Moldfow: comment mailler une pièce symétrique et obtenir une symétrie de maillage?



Lorsqu’on réalise un calcul sur une pièce symétrique, il est intéressant de s’assurer de la symétrie du maillage pour avoir un maillage plus régulier et donc un calcul plus précis. Pour obtenir cela, il existe une méthode simple dans Moldflow.

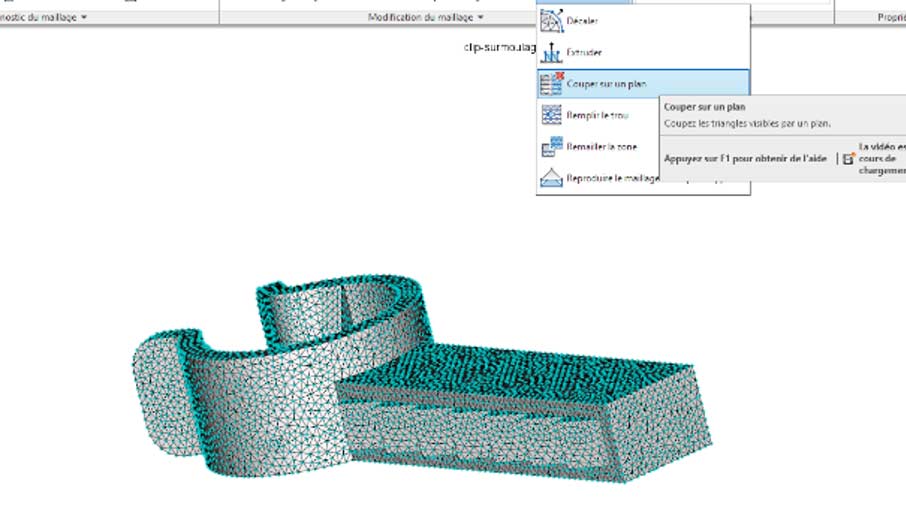

Il faut tout d’abord réaliser un maillage surfacique de la pièce. Puis, il faut aller dans la fonction avancée « couper sur un plan » :

moldflow maillage symetrique

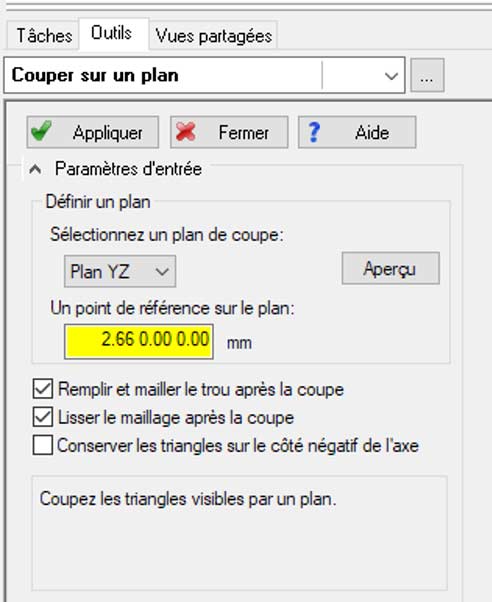

Cela demandera alors de définir le plan de coupe à utiliser, le point de référence. En option, on peut demander à remplir le vide laissé, à lisser le maillage après la coupe et à inverser la sélection (conserver 1 côté plutôt que l’autre) :

moldflow maillage symetrique

Sur l’exemple décrit, nous allons utiliser le plan XZ et le point de référence 0 0 0. De plus, nous allons décocher la case remplir le trou :

moldflow maillage symetrique

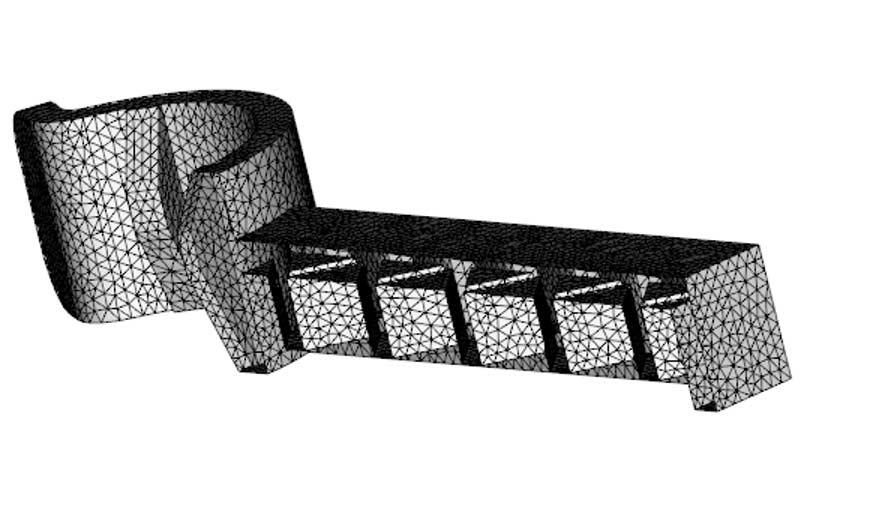

Cela donnera ceci :

moldflow maillage symetrique

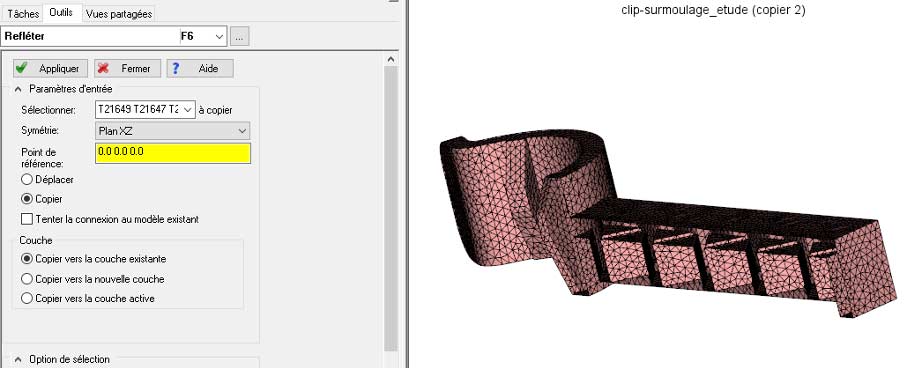

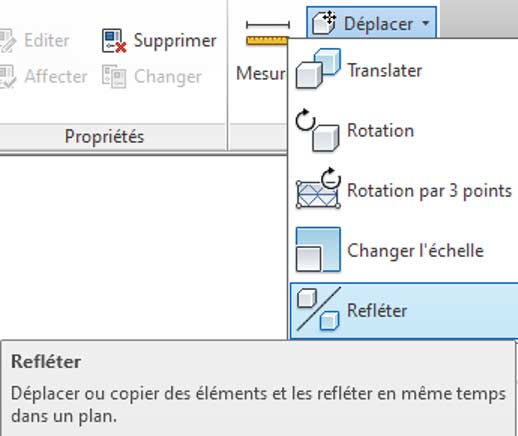

Une fois ceci fait, nous allons faire une copie en utilisant une réflexion :

moldflow maillage symetrique

moldflow maillage symetrique

J’obtiens alors ceci :

moldflow maillage symetrique

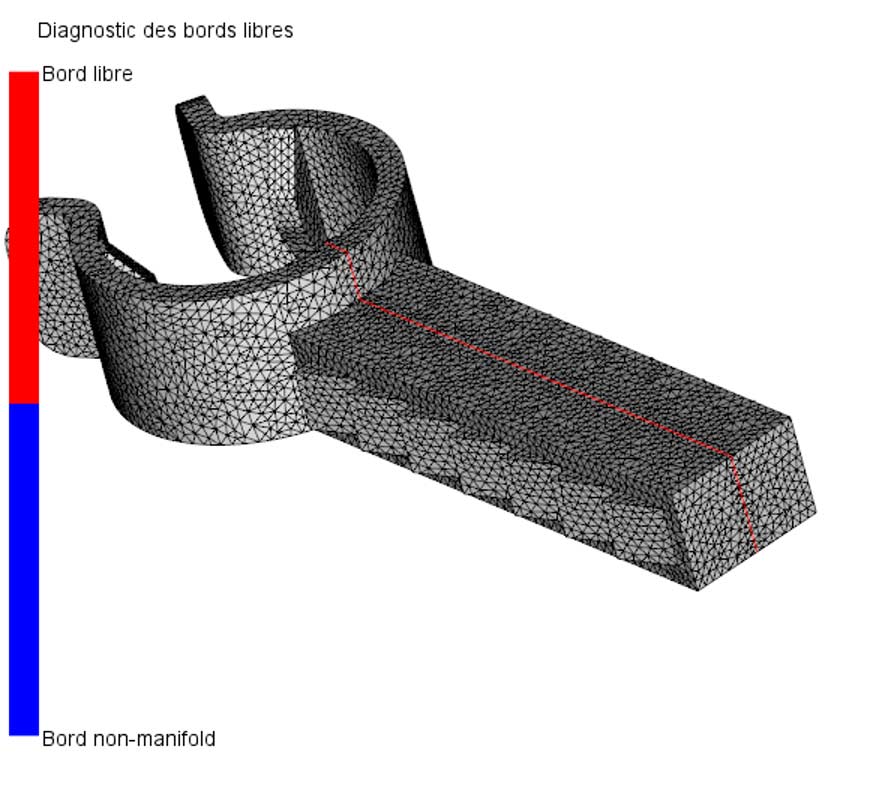

Il restera ensuite à coudre la zone de bords libres :

moldflow maillage symetrique

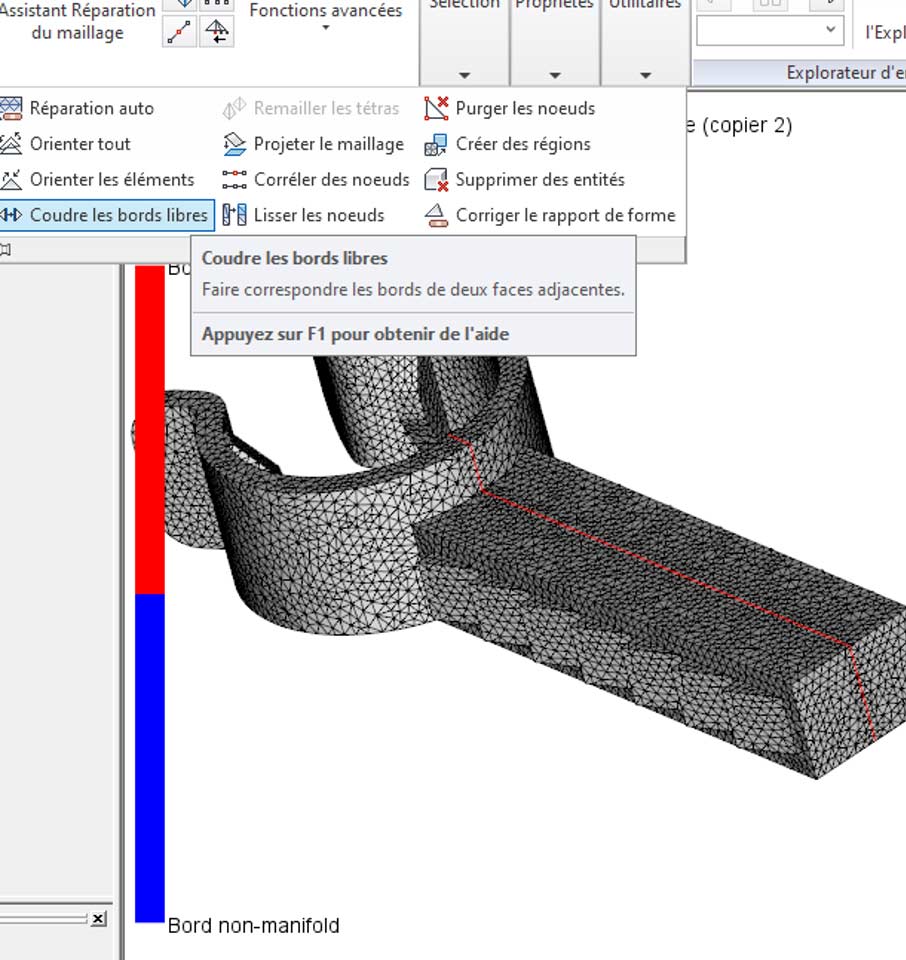

Pour cela, il faut utiliser la fonction Coudre les bords libres (attention, il faut afficher les nœuds)

moldflow-maillage-symetrique-9

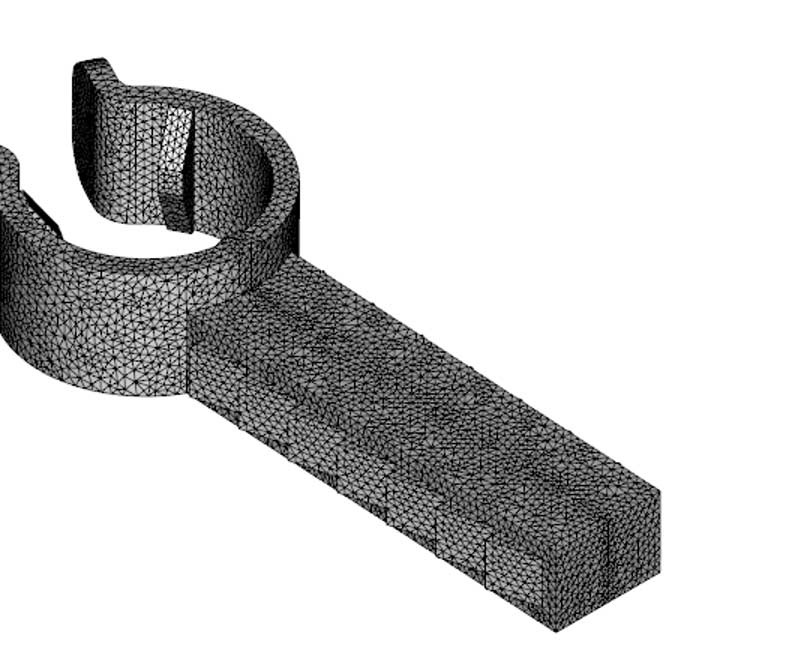

La pièce sera alors complète et avec un maillage symétrique

moldflow maillage symetrique
