Moldflow : Comment faire un reset sur le numéro de nœuds pour alléger le modèle en calcul de thermique ?

Lors d’un calcul de thermique, l’estimation des besoins mémoire se fait en fonction du numéro des nœuds. Si vous avez réalisé plusieurs essais de maillage, cela peut entraîner un numéro de nœuds élevé. Le logiciel risque donc de considérer un nombre de nœuds importants dans son estimation.

De même, vous pouvez avoir ce message d’erreur lors d’un calcul de déformation:

Message text

** WARNING 98706 ** Very high element and node numbers found in the model. This may cause analysis problems. Use Global merge with merge tolerance of zero to remove gaps in the node and element numbering.

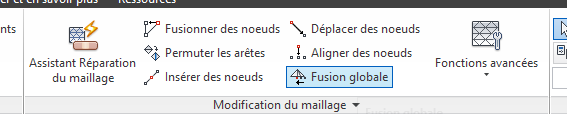

Un moyen simple de résoudre est de faire un reset dans le numéro des nœuds via la commande Fusion globale :

reset sur le numéro de nœuds

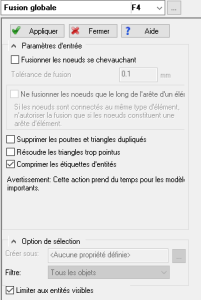

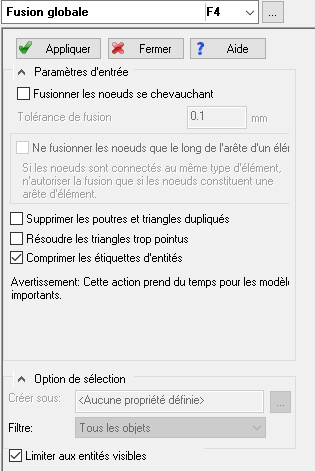

Celle-ci va vous permettre de fusionner les nœuds proches ( via une tolérance) mais surtout de remettre à zéro le numéro des nœuds via la commande « Comprimer les étiquettes d’entités ».

reset sur le numéro de nœuds

Vous pouvez lancer cette commande tel que et vos numéros de nœuds repartiront de 1.
