Moldflow : visualiser la veine chaude sur un calcul Dual Domain.

Lors de l’exploitation de résultats d’un calcul de remplissage-compactage sur Autodesk Simulation Moldflow Insight, il peut être très intéressant d’avoir une visualisation de la veine chaude dans la cavité. Ainsi nous pouvons par exemple connaitre les possibilités de compactage de la cavité. Nous avions déjà vu qu’un résultat de « Température » nous le permettait dans le cas d’un maillage 3D.

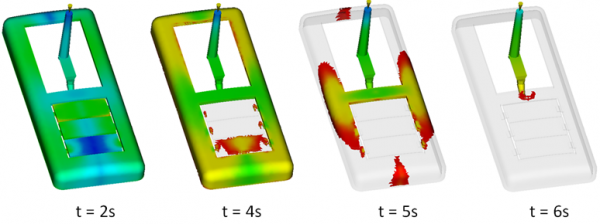

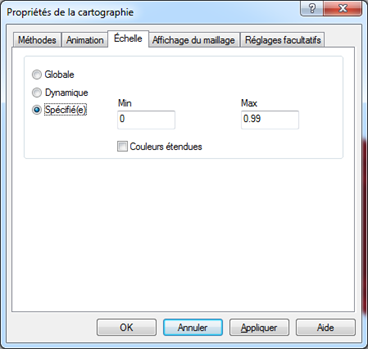

Pour le maillage Dual Domain, il vous suffit d’afficher le résultat « Fraction de gaine solide » pour lequel vous règlerez l’échelle de façon à exclure ce qui est totalement solidifié (fraction = 1). En animant ce résultat vous obtenez une visualisation de votre veine chaude.

veine chaude



veine chaude
