Moldflow Modélisation d’éléments chauffants

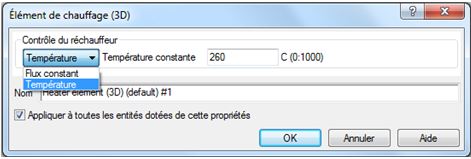

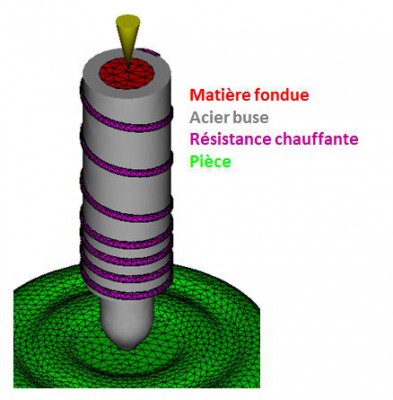

La version 2013 nous permet de modéliser des éléments chauffants pour modéliser, par exemple, des cartouches chauffantes, ou encore pour modéliser plus précisément une alimentation chaude. Il faut pour cela utiliser un calcul de thermique transitoire (Cool FEM). Les éléments en question doivent être modélisés en 3D et avoir une propriété « éléments de chauffage (3D) », vous avez ensuite la possibilité de leur imposer une température ou un flux de chaleur.

Moldflow modélisation d’éléments chauffantsMoldflow modélisation d’éléments chauffants

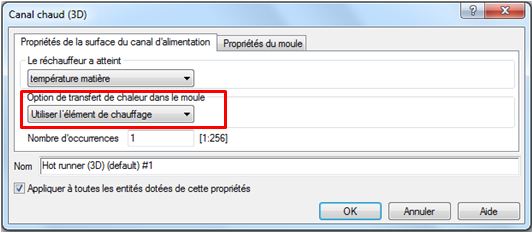

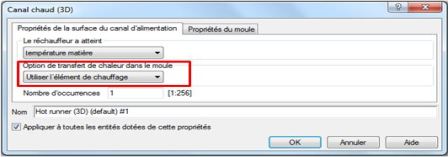

 N’oubliez pas de spécifier dans les propriétés des éléments « canal chaud (3D) » que ceux-ci utiliseront les éléments chauffants pour déterminer leur température, et n’utiliseront donc pas directement une température de consigne.

 Moldflow modélisation d’éléments chauffants

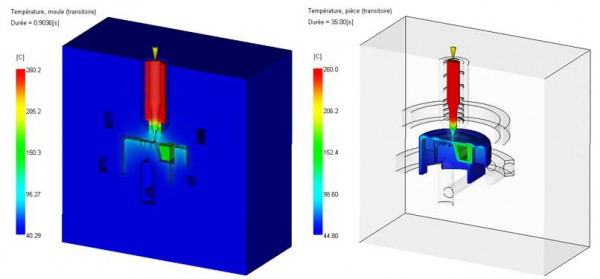

Au final, il vous est donc possible d’effectuer une analyse thermique sur un système d’alimentation chaude.



Moldflow modélisation d’éléments chauffants
