Moldflow : Quels sont les types de résultats disponibles ?

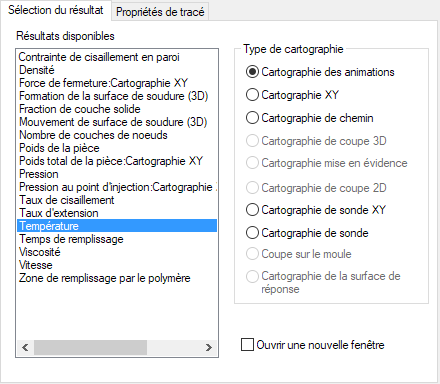

Lorsque vous affichez un résultat de pression ou de température, vous pouvez demander à obtenir des informations dans l’épaisseur en basculant sur des résultats type « Cartographie de sonde » ou « Cartographie de sonde XY ».

Pour rappel, ces 2 résultats permettent d’obtenir des informations sur le résultat à travers l’épaisseur.

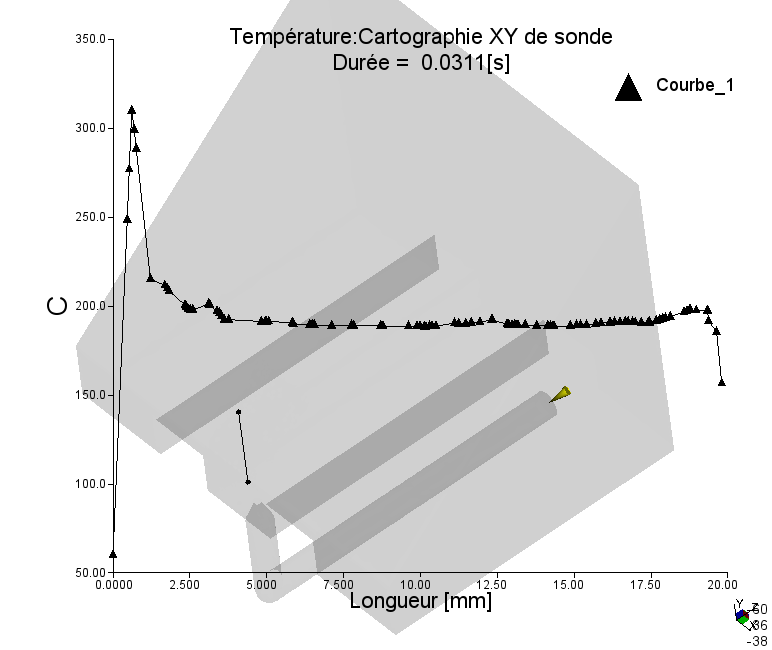

Grâce à ce type de résultat (Cartographie de sonde XY), il est possible de connaître l’évolution d’un résultat en fonction du temps (via l’animation) et à travers l’épaisseur (via l’abscisse).

Par exemple, on peut analyser l’évolution de la couche solide sur le cisaillement en fonction du temps :

Quant à elles, les cartographies de sonde permettent de voir le résultat à travers l’épaisseur et en fonction du temps suivant un plan de coupe :

Grâce à cela, il est possible d’analyser plus finement encore les résultats issus du calcul
